Conclusión

 Se identificaron los principales puntos del Sistema de Señalización 7 por canal común, así como su interacción con las distintas aplicaciones y servicios disponibles a nivel nacional, internacional y mundial, como son los sistemas de telefonía celular global, red digital de servicios integrados, redes inteligentes, etc.

También se a bordo de manera general aspectos fundamentales del diseño de redes SS7 como el planteamiento y cálculo del tr4afico de mensajes de señalización entre otros.

Introducción

Ya que la red “inalámbrica” lo es solo en una pequeña porción de su  arquitectura, este tipo de redes también deben ser atendidas por la red SS7  para poder ofrecer todos los servicios que vemos actualmente en el mercado.  Algunas partes de las que se compone una red inalámbrica son:
*Centro de Conmutación Móvil “MSC” (Mobile Switching Center): es una
central de conmutación pero para equipos móviles
*Registro de Usuarios Locales “HLR” (Home Location Register): es una  base de datos que contiene el registro de los abonados propios de la central  proveedora de la comunicación  móvil.
*Registro de Usuarios Visitantes “VLR” (Visitor Location Register): es un  nodo que contiene la base de datos con la información sobre los usuarios  “roamers”

Señalización

Intercambio de información entre usuario llamante, usuario llamado y dispositivos de red cuyo objetivo es establecer, mantener y liberar las llamadas.
–Supervisión de la llamada
–Toma y liberación de recursos
–Indicar a los usuarios el progreso de la llamada:
•Cuando marcar, llamada entrante, usuario ocupado.
–Evitar interferencias con otras llamadas
–Direccionamiento en base al número marcado
–Funciones de operación:
•Tarificación
–Funciones de mantenimiento:
•Disponibilidad de rutas

Señalización por canal asociado

•Cada canal de voz tiene su propio canal de señalización para su uso en exclusiva.
–Dentro de banda; sobre el mismo canal al que accede el usuario generalmente en forma de tonos o secuencias de tonos
•Las señales del usuario (voz, fax, datos, …) pueden generar señales que confundan a los elementos de la red
–Casual (tono de liberación de llamada, señales de progreso)
–Intencionada
–Fuera de banda; sobre canales adyacentes
•Número de mensajes diferentes muy limitado

Señalización por canal común

•La información de control de todas las llamadas se transfiere por el mismo canal de control

–Los mensajes de señalización han de llevar identificación del canal al que pertenece la señalización

–Ventajas:

•Mayor flexibilidad

–Mayor capacidad para definir nuevos mensajes

•Mayor eficiencia

–La señalización se transmite utilizando todo el ancho de banda del canal

•Permite diferenciar dos redes lógicas diferentes:

–Información de usuario

–Información de control

Tipos de servicios ofrecidos por SCCP

•Servicio clase 0:
–Sin conexión y sin entrega ordenada
•Servicio clase 1:
–Sin conexión
–Equivalente a MTP pero con capacidad de direccionamiento ampliada
–Garantiza entrega ordenada (mismo número de control mismo SLS)
•Servicio clase 2:
–Servicio orientado a conexión
•Campo de identificación de conexión
•Entrega ordenada
•Servicio clase 3:
–Nivel de red de conmutación paquetes con circuitos virtuales de funcionalidad completa:
•paquetes con numeración


Otras tecnologías de transporte

•El transporte de mensajes de señalización puede hacerse sobre otras tecnologías de red ya existente, sustituyendo a los niveles MTP y SCCP
–Sobre ATM.
•SAAL (SignallingAAL) sustituyendo a los niveles MTP 1 y 2
–Sobre IP.
•SUA (SignallingUserAdaptation) sustituye a MTP y SCCP
•Se ejecuta sobre un protocolo de transporte SCTP (StreamControl TransportProtocol)
–Transporte fiable de señalización sobre IP


Servicios suplementarios


•Mejoras del servicio telefónico básico:
–Llamada en espera
–Identificación del usuario llamante.
–Desvío (inmediato, ocupado, ausente)
–Rellamadasi destino ocupado
–Conferencia a tres

•Cada día se ofrecen una mayor variedad y de complejidad creciente
–Complican la señalización; más mensajes y más complejos
•Impone la necesidad de un sistema de señalización flexible y fácilmente ampliable

MTP3

Ofrece un servicio de red sin conexión
•Funciones:
–Enrutamiento, distribución y discriminación de mensajes
–Respuestas ante fallos en los enlaces
–Respuestas a situaciones de congestión y bloqueo

Formato de código de punto

Formato de código de punto internacional
•Identificador de zona geográfica (3 bits)
•Identificador de red (8 bits)
•Identificador de punto de señalización (3 bits) ÆSolo 8 puntos de señalización internacionales por red

UIT asigna a España: 2-27-2-31 y 2-37 a 2-41

La CMT los reparte entre los diferentes operadores

A nivel nacional, la numeración se determina localmente

SCCP

MTP fue concebida para las necesidades de tiempo real de las comunicaciones telefónicas pero tiene una serie de limitaciones importantes:

–Servicio de red sin conexión

–Direccionamiento limitado:

•Código de punto de 14 bits

•Entidad de nivel superior identificada con 4 bit

s–Direccionamiento que puede ser incluso incompatible (ITU-T vsANSI)

•SSCP ofrece direccionamiento extendido:

–Código de punto de señalización (igual que MTP)

–Número de subsistema (1 octeto)

–Título global (longitud variable)

•permite indicar destino sin conocer DPC

MTP 1 y 2

•MTP1:
–Define las características físicas, eléctricas y funcionales de los enlaces de señalización:
•Establece comunicación bidireccionalentre dos puntos
•Tasa de error: 10-9
•MTP2:
–Define las funciones y procedimientos para la transferencia fiable de mensajes de señalización por un determinado enlace

–Funciones:
•Inicialización y supervisión del enlace
•Detección de errores
•Delimitación de tramas
•Retransmisión de tramas (errores no recuperables)
•Control de flujo

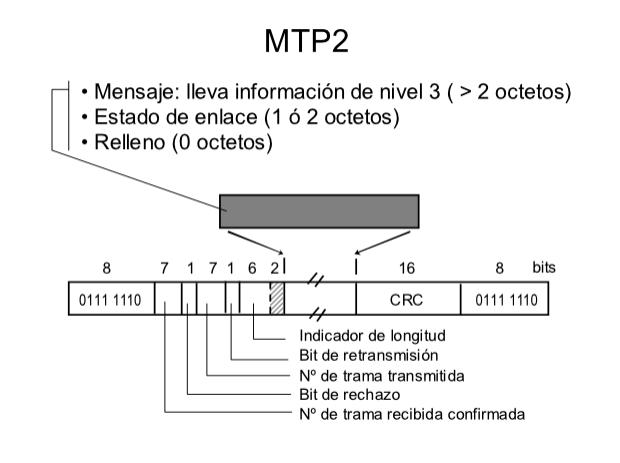

MTP2

MTP2. Función de las unidades de señalización

•Relleno (FISU):

–Se envían cuando no hay tramas pendientes de envío

.–No tienen campo de datos y su utilidad es monitorizar la calidaddel enlace (se calcula y verifica el CRC en cada una).

•Estado de enlace (LSSU):

–Indicar el estado del enlace (congestión) y su calidad (prob. de error) en el otro extremo

–Iniciación del enlace (alineamiento)

•Mensaje (MSU):

–Transmiten toda la información relativa a establecimiento y finalización de llamadas, consultas a bases de datos y gestión del SS7

–Pueden transmitir entre 3 y 273 octetos provenientes de capas superiores

•longitud < 63 LI=longitud, longitud>63 LI=63

Subsistemas del SS7

El SS7 se divide en dos subsistemas que reflejan sus dos funciones principales:

–PARTE DE USUARIO (UP): Generación e interpretación de los mensajes de señalización intercambiados por las centrales presente en los SSP

–PARTE DE TRANSFERENCIA DE MENSAJES (MTP): Transporte de los mensajes de señalización intercambiados por las centrales  presente en SSP y MTP implica una división en capas:

SS7 sigue el estándar OSI.

Parte de transferencia de mensajes

•Realiza las funciones de las tres primeras capas del modelo OSI (Física+Enlace+Red):

–Ofrece servicio no orientado a conexión

–Técnica de conmutación de data gramas sobre conmutación de paquetes.

•Está presente en todos los elementos de la red de señalización SS7:

–los STP solo implementan estas tres capas

•Está dividida en tres capas:

–MTP1. Nivel Físico.

–MTP2. Nivel Enlace.

–MTP3. Nivel de Red.
